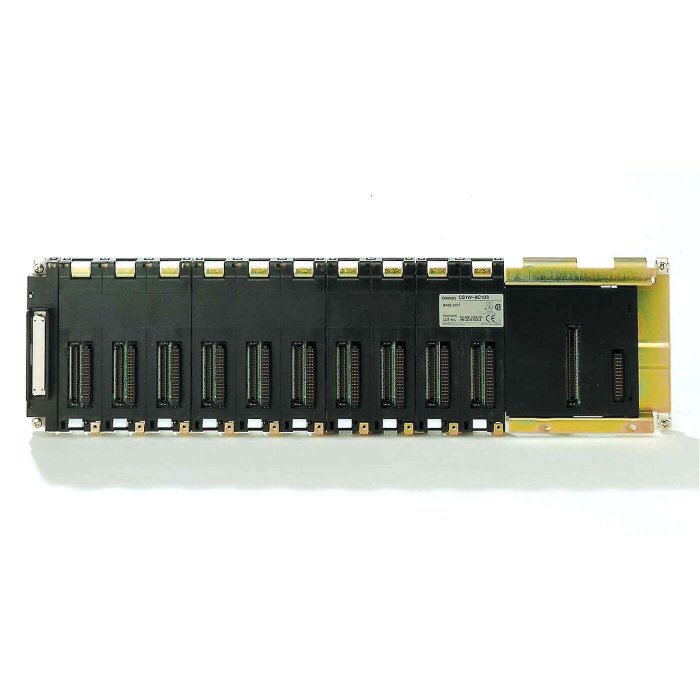

Omron CS1W-BC103 CPU Şasesi: Modüler PLC Sistemlerinizin Temeli

Omron CS1W-BC103, endüstriyel otomasyon sistemleri için tasarlanmış yüksek performanslı bir CPU şasesidir (backplane). C200H I/O BUS standardına sahip bu ürün, Omron CS1 serisi Programlanabilir Lojik Kontrolör (PLC) sistemlerinin temelini oluşturur. Toplam 10 adet I/O yuvası sayesinde, çeşitli dijital ve analog I/O ünitelerini, özel kontrol ve haberleşme modüllerini entegre etme esnekliği sunar. İster küçük ölçekli, maliyet etkin bir dijital I/O uygulaması, ister geniş kapsamlı ve çok sayıda analog I/O ile gelişmiş kontrol ve haberleşme gerektiren büyük bir sistem kuruyor olun, CS1W-BC103 modüler yapısıyla projenizin ihtiyaçlarına uyum sağlar.

CS1 sistemleri genel olarak 24VDC veya 100-240VAC şebeke gerilimi ile çalışabilmekle birlikte, CS1W-BC103 şaseleri, sistemin genişleyebilirliğini artırarak esnek ve güçlü otomasyon çözümleri sunar. Bu CPU şasesi, ana CPU ünitesine ek olarak 7 adede kadar genişletme rack'i bağlama imkanı sunar, bu sayede toplam 80 I/O ünitesi kapasitesine kadar genişleyebilme potansiyeli sağlar. Genişletme kablolarının toplam uzunluğu ise 12 metreyi aşmamalıdır.

Teknik Özellikler

• Ürün Kodu: CS1W-BC103
• Yuva Sayısı: 10 I/O yuvası
• Uyumlu PLC Serisi: Omron CS1 Serisi
• I/O Bus Standardı: C200H
• Genişletme Kapasitesi: CPU şasesine ek olarak 7 adede kadar genişletme rack'i desteği
• Maksimum I/O Ünitesi Kapasitesi: 80 ünite (genişletmelerle birlikte)
• Maksimum Genişletme Kablosu Uzunluğu: 12 m
• Entegre Güç Kaynağı: Yok
• Çıkış Gerilimi Tipi: DC (Dahili bus gerilimi)
• Performans Seviyesi (EN ISO 13849-1'e göre): Seviye a
• Redundans Desteği: Desteklemez
• Güvenlik Fonksiyonları İçin Uygunluk: Uygun Değil
• Montaj Tipi:
  • Rack Montajı: Mümkün
  • Ray Montajı: Mümkün
  • Duvar/Doğrudan Montaj: Mümkün
• Boyutlar:
  • Genişlik: 505 mm
  • Yükseklik: 135 mm
  • Derinlik: 123 mm
• Paket Boyutları ve Ağırlığı:
  • Paket Derinliği: 48 mm
  • Paket Uzunluğu: 579 mm
  • Paket Genişliği: 176 mm
  • Paket Ağırlığı: 1483 g

Kullanım Alanları

Omron CS1W-BC103 CPU şasesi, geniş uygulama yelpazesiyle endüstriyel otomasyon projelerinizde güvenilir bir temel sunar:

• Küçük ve Orta Ölçekli Otomasyon Sistemleri: Başlıca dijital I/O gerektiren, maliyet etkin çözümler arayan işletmeler için idealdir.
• Geniş Kapsamlı Kontrol Sistemleri: Çok sayıda analog I/O, PID kontrolü, hareket kontrolü ve gelişmiş haberleşme (Ethernet, DeviceNet vb.) üniteleri içeren sistemlerin merkezi olarak kullanılabilir.
• Makine Otomasyonu: Ambalaj makineleri, montaj hatları, tekstil makineleri gibi çeşitli endüstriyel makinelerin kontrol ve yönetiminde.
• Proses Kontrolü: Kimya, gıda, ilaç ve su arıtma gibi sektörlerdeki proseslerin izlenmesi ve kontrolünde.
• Bina Otomasyonu: HVAC, aydınlatma ve güvenlik sistemleri gibi büyük ölçekli bina otomasyon projelerinde.
• Modüler Genişletme Gerektiren Uygulamalar: Gelecekteki genişleme ihtiyaçları olan veya belirli bir anda farklı lokasyonlara dağıtılmış I/O birimleri gerektiren sistemler için esnek bir platform sunar.
