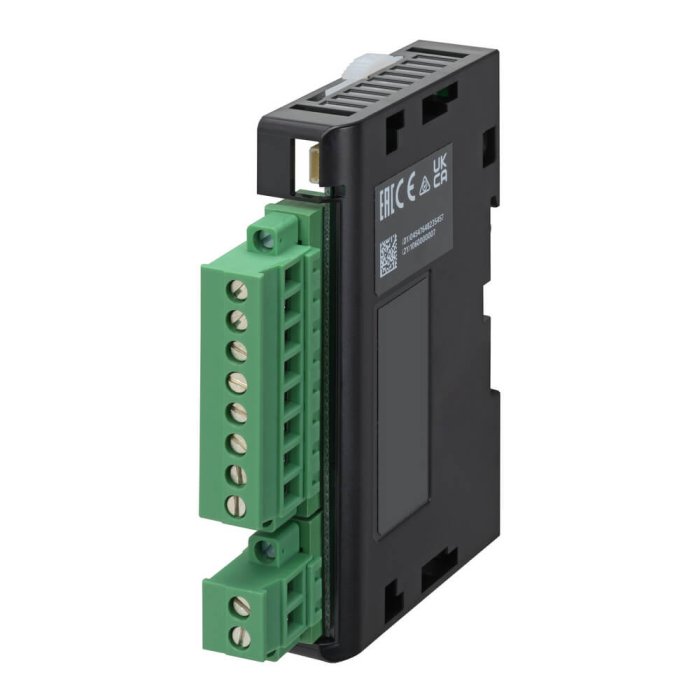

Omron EJ1C-EDUC-NFLK: Modüler Endüstriyel Sıcaklık Kontrol Sistemi Uç Ünitesi
Omron CelciuXº serisinin güçlü bir üyesi olan EJ1C-EDUC-NFLK, endüstriyel otomasyon sistemlerinde hassas ve çok noktalı sıcaklık kontrolü için tasarlanmış yenilikçi bir uç ünitedir. EJ1N modüler sıcaklık kontrolör ailesinin bir parçası olarak, bu ünite, kablolama işini optimize eden ve panel alanından tasarruf sağlayan, kolay kullanımlı bir çözüm sunar. Yatay bağlantı yapısıyla çapraz kablolamayı azaltarak kurulumu basitleştirir ve sistemin tamamına güç sağlayarak, RS-485 haberleşme hattını merkezi bir noktadan yönetir.
Temel Özellikler ve Avantajlar
- Modüler Yaklaşım: EJ1N serisi ile entegre çalışarak, 16 adede kadar temel ve yüksek işlevli üniteye bağlanabilme özelliği sayesinde esnek ve ölçeklenebilir bir sıcaklık kontrol sistemi oluşturur.
- Kablolama Optimizasyonu: Yatay bağlantı yapısı sayesinde kablolama karmaşasını en aza indirir ve panel içi alan kullanımını maksimize eder.
- Merkezi Güç ve Haberleşme: Tüm sisteme güç kaynağı ve RS-485 haberleşme hattını uç ünite modülü üzerinden bağlayarak kurulumu basitleştirir.
- Gelişmiş Haberleşme Yetenekleri: 115kbps hızında CompoWay/F ve MODBUS RTU protokollerini destekleyen 1 adet RS-485 portu ile geniş endüstriyel ağlarla uyumluluk sunar. Aynı hatta 64 adede kadar modül (2 veya 4 döngülü versiyonlar) bağlanabilir.
- Çok Yönlü Sensör Desteği: Termokupl, Pt100 ve lineer sensörler dahil olmak üzere tüm ana sensör giriş tiplerini destekler.
- Akıllı PID Kontrolü: Hızlı adım tepkisi ve bozulma cevabı için 2-PID algoritması, ısıtma/soğutma için bağımsız otomatik ayarlama (Auto-tuning) ve sıcaklık dalgalanmalarını engelleyen bozulma aşma ayarı işlevi gibi kapsamlı özelliklerle devreye alma görevlerini basitleştirir.
- Kullanıcı Dostu Tasarım: Çıkarılabilir vidalı klemens blokları, vidalı ve sıkıştırmalı terminal seçenekleri ile kolay kurulum ve bakım sağlar.
Teknik Detaylar
- Ürün Kodu: EJ1C-EDUC-NFLK
- Promosyonel Adı: Çok döngülü pano içi sıcaklık kontrolörü
- Kontrol Kategorisi: Endüstriyel Otomasyon > Kontrol Komponentleri > Sıcaklık Kontrolörleri ve Sensörleri > Gelişmiş ve Çoklu Döngü kontrolörler > EJ1N > Ana Kalemler
- Besleme Gerilimi DC: 20.4-26.4 VDC (Nominal 24 VDC)
- Çıkış Gerilimi DC: 24 VDC
- Bağlantı Kapasitesi: 16 adede kadar temel ve yüksek işlevli ünite
- Haberleşme Portları: 1 x RS-485 port (115kbps, CompoWay/F, MODBUS RTU), 1 x programlama portu
- Kablolama: Çıkarılabilir vidalı klemens blokları; vidalı ve sıkıştırmalı terminal seçenekleri
- Boyutlar (G x Y x D): 15.7 mm x 95.4 mm x 79.7 mm
- Paket Boyutları (D x U x G): 52 mm x 166 mm x 136 mm
- Paket Ağırlığı: 180 g
- Desteklenen Sensör Tipleri: Termokupl, Pt100, Lineer
- PID Algoritması: 2-PID algoritması, ısıtma/soğutma için Bağımsız Otomatik Ayarlama, sıcaklık dalgalanması reddi için bozulma aşma ayarı işlevi
- Yedeklilik: FALSE (Desteklenmiyor)
- Güvenlik Fonksiyonları İçin Uygunluk: FALSE (Desteklenmiyor)
- Veri Sayfası: Detaylı Bilgi için Tıklayın
- ETIM Kodu: EC000599
Kullanım Alanları
Omron EJ1C-EDUC-NFLK, çeşitli endüstriyel sektörlerde sıcaklık kontrolünün kritik olduğu uygulamalar için idealdir:
- Plastik Enjeksiyon ve Ekstrüzyon Makineleri
- Fırınlar, Kurutucular ve Isıl İşlem Tesisleri
- Gıda ve İçecek Endüstrisi Prosesleri
- Ambalaj Makineleri
- Yarı İletken Üretim Ekipmanları
- Laboratuvar Ekipmanları ve Test Ortamları
- Kimyasal Proses Kontrol Sistemleri
- HVAC (Isıtma, Havalandırma ve Klima) Sistemleri
- Genel Endüstriyel Otomasyon ve Proses Kontrol Uygulamaları
Orijinal Ürün Açıklaması:
CelciuXº In-panel temperature controller end unit, connects up to 16 x basic & high function units, 24 VDC supply, 1 x RS-485 port (115kbps, CompoWay/F, MODBUS RTU), 1 x programming port, removable screw connector blocks
