ZW-SPR7010 2M: Yüksek Hızlı ve Hassas Eş Odaklı Mesafe Sensörü

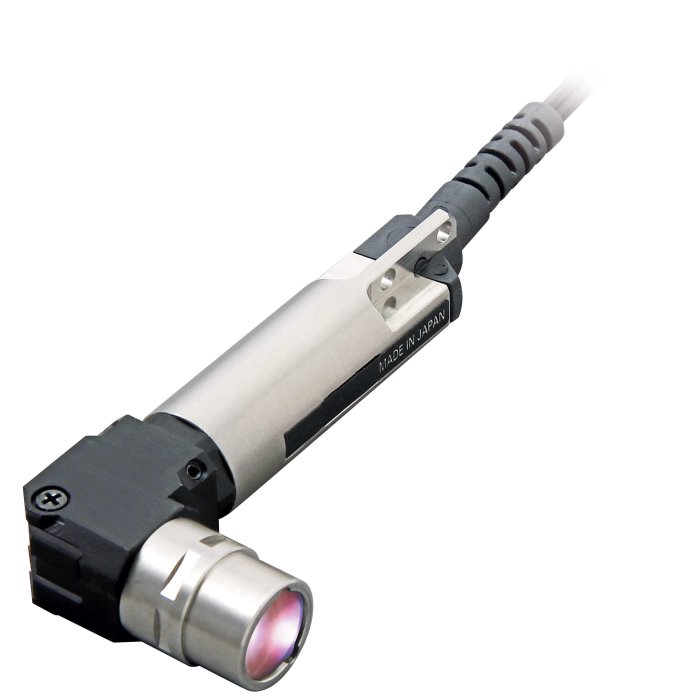

ZW-SPR7010 2M, pen-tipi, 90 derecelik açılı başlığa sahip eş odaklı bir deplasman sensörüdür ve endüstriyel otomasyon uygulamalarında artan sıkı kalite kontrol, yüksek üretim hızı ve hassas görünüm inceleme taleplerini karşılamak üzere tasarlanmıştır. Temassız, eş odaklı beyaz ışık prensibini kullanarak, üretim hızından ödün vermeden hareket halindeki nesnelerde dahi kararlı ve yüksek doğrulukta ölçümler yapma kabiliyetine sahiptir. Cam, metal, plastik gibi çeşitli malzemeler ve yuvarlak, düz, pürüzlü yüzeyler dahil olmak üzere geniş bir yelpazede güvenilir sonuçlar sunar. Bu sensör, gelişmiş teknolojisi sayesinde zorlu endüstriyel ortamlarda dahi üstün performans sergiler.

Temel Özellikler

• Yüksek Hız ve Çözünürlük: 20 µs'ye varan tepki süresi ile hareket halindeki nesnelerde bile yüksek hızlı örnekleme sağlar. 0,25 µm'lik üstün geometrik çözünürlüğü sayesinde çok ince çizgilerin veya pürüzlü yüzeylerin hassas ölçümünü mümkün kılar.
• Esnek ve Sabit Spot Çapı: Ürünün 190 µm olan spot çapı, 4 µm'ye kadar düşürülebilir, bu da küçük boyutlu profillerin detaylı taranmasını iyileştirir. Toplam ölçüm aralığı boyunca sabit kalan spot çapı, tutarlı ve güvenilir veri sağlar.
• Çok Yönlü Malzeme Desteği: Cam, metal, plastik dahil olmak üzere çoğu malzeme türünde ve düz, yuvarlak, pürüzlü gibi farklı yüzeylerde ±0,3 µm'ye kadar yüksek doğrusallık sunar, bu da ek ince ayar ihtiyacını ortadan kaldırır.
• Üstün Açı Kompanzasyonu: ±25°'lik geniş açı kompanzasyonu sayesinde yuvarlak veya eğimli yüzeylerde bile doğru ölçümler yapılabilir.
• Kompakt ve Uyarlanabilir Tasarım: İnce form faktörlü kalem ve 90° dirsekli başlık çeşitleri, sınırlı alanlara kolay entegrasyon imkanı sunar.
• Kolay Entegrasyon: Mevcut DLL dosyaları, sensörün makine kontrol sistemlerine hızlı ve sorunsuz entegrasyonunu kolaylaştırır.
• Geniş Ölçüm Aralığı: 9.3 mm ile 10.7 mm arasında değişen ölçüm aralığı, çeşitli uygulamalar için yeterli esneklik sağlar.

Teknik Özellikler

• Ürün Kodu: ZW 2360R
• Algılama Prensibi: Eş odaklı beyaz ışık (temassız)
• Ölçüm Aralığı: 9.3 - 10.7 mm (10 mm ± 0.7 mm)
• Spot Çapı: 190 µm (4 µm'ye kadar düşürülebilir)
• Geometrik Çözünürlük: 0.00025 mm (0.25 µm)
• Tepki Süresi: 20 µs
• Lineerlik: Tüm malzeme türlerinde ±0.3 µm
• Açı Kompanzasyonu: ±25°
• Çalışma Sıcaklığı: 0 ila 50 °C
• Koruma Sınıfı: IP40
• Giriş Gerilimi: 21.6 - 26.4 V DC
• Gövde Yapısı: Özel tasarım, kalem tipi, 90° açılı başlık
• Sensör Uzunluğu: 59.9 mm
• Kablo Uzunluğu: 2 m
• Kablo Kılıf Malzemesi: Polivinil klorür (PVC)
• Elektriksel Bağlantı Tipi: Konnektörlü kablo
• Anahtarlama Çıkış Tipi: PNP/NPN
• Zaman Fonksiyonu: Mevcut

Kullanım Alanları

• Yüksek Hızlı Üretim Hatlarında Kalite Kontrolü ve Denetimi
• Elektronik Bileşenlerin Boyut ve Profil Ölçümleri
• Otomotiv Parçalarının Yüzey Pürüzlülüğü ve Düzgünlük Kontrolleri
• Medikal Cihazların ve Hassas Aletlerin Geometrik Ölçümleri
• Cam, Metal, Plastik Gibi Malzemelerin Kalınlık ve Düzlemsellik Kontrolleri
• Yüzey Profil Taramaları ve 3D Rekonstrüksiyon Uygulamaları
• Mikro Boyutlu Parçaların Tolerans ve Montaj Kontrolleri
• Yarı İletken Üretiminde Yüzey Kalitesi ve Katman Kalınlığı Analizleri
