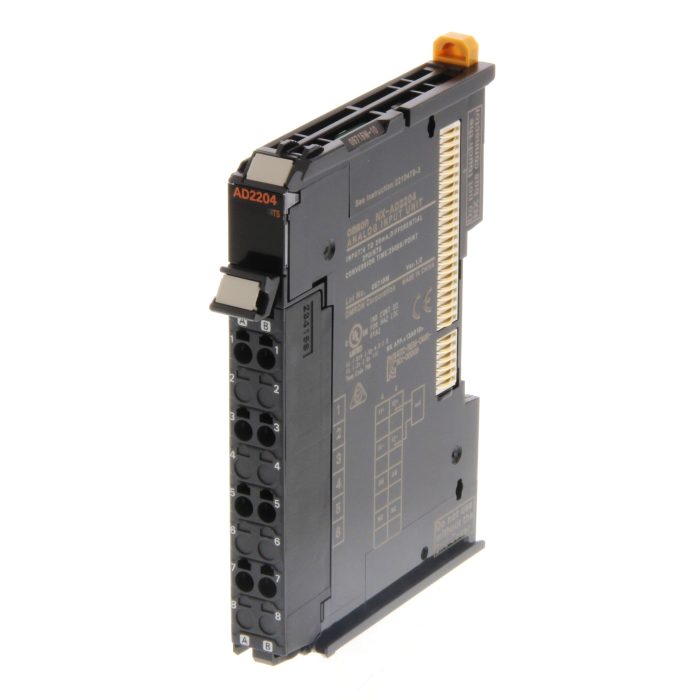

Omron NX-AD2204: Hassas Analog G/Ç Modülü ile Makine Kontrolünde Üstün Performans
Omron NX-AD2204, modern endüstriyel otomasyon sistemlerinin kritik ihtiyaçlarını karşılamak üzere tasarlanmış, yüksek performanslı bir analog giriş modülüdür. Hareket eksenlerinin mikrosaniyelik hassasiyetle sistem genelinde senkronize olması gereken uygulamalar için ideal olan bu modül, NX G/Ç sisteminin sunduğu isabetli zamanlama ve tekrarlanabilirlik özelliklerini bünyesinde barındırır. Makine kontrol performansı ve kolaylığını bir araya getiren NX-AD2204, endüstriyel süreçlerde güvenilir ve verimli veri toplama yeteneği sunar.
İki adet 4-20 mA diferansiyel bağlantılı analog girişi ve 1/8000'lik üstün çözünürlüğü ile NX-AD2204, hassas ölçümler için gerekli doğruluğu sağlar. Kanal başına 250 µs gibi ultra hızlı örnekleme hızı ve EtherCAT ağının Dağıtılmış Saatiyle mükemmel senkronizasyonu sayesinde, sistem genelinde 1 μs'den daha az gecikme ile belirleyici G/Ç güncellemeleri sunar. Sysmac Makine otomasyon kontrolörleri ve CJ2-serisi PLC'lerle mükemmel uyum içinde çalışan bu kompakt (12 mm genişlik) modül, kolay sistem montajı ve testi için çıkarılabilir kablolama terminallerine sahiptir.
Teknik Özellikler
- Ürün Kodu: NX-AD2204
- Yapı Seviyesi: NX I/O Serisi, Uzak G/Ç, Giriş ve Çıkış (G/Ç)
- Giriş Tipi: 2 Analog Giriş
- Sinyal Tipi: 4-20 mA (Diferansiyel Bağlantı)
- Çözünürlük: 1/8000
- Örnekleme Hızı: 250 µs/kanal
- Sistem Gecikmesi: EtherCAT kullanımıyla 1 μs'den daha az
- Genişlik: 12 mm
- Yükseklik: 100 mm
- Derinlik: 71 mm
- Ağırlık: 85 g (Paket Ağırlığı)
- Koruma Sınıfı: IP20
- Otomasyon Sistemi Uyumluluğu: Omron Sysmac Makine Otomasyon Kontrolörleri, CJ2-serisi PLC'ler
- Veriyolu Sistemi: Ultra hızlı dahili veriyolu, EtherCAT Dağıtılmış Saati ile senkron
- Bağlantı Özelliği: Kolay montaj için çıkarılabilir kablolama terminalleri
- Giriş Sinyali Yapılandırılabilirliği: Hayır (Sabit 4-20mA)
- Fieldbus Bağlantısı: Ayrı veri yolu bağlayıcı üzerinden mümkün
- ETIM Kodu: EC001596
Kullanım Alanları
- Yüksek Hassasiyetli ve Senkronize Hareket Kontrol Sistemleri
- Robotik Uygulamalar ve Hassas Konumlandırma Sistemleri
- Ambalaj ve Dolum Makineleri
- Yarı İletken Üretim Ekipmanları
- Endüstriyel Proses Kontrol Sistemleri (Örn: Basınç, Akış, Seviye Ölçümü)
- Hızlı Veri Toplama ve İzleme Uygulamaları
- Modern Makine Otomasyonu ve Gelişmiş Üretim Hatları
- EtherCAT Tabanlı Endüstriyel Haberleşme Ağları
- Fabrika Otomasyon Sistemleri
Orijinal Ürün Açıklaması:
2 Analog Giriş, 4-20 mA diferensiyel bağlantı, çözünürlük 1/8000, 250 µs/ch, 12 mm genişlik
