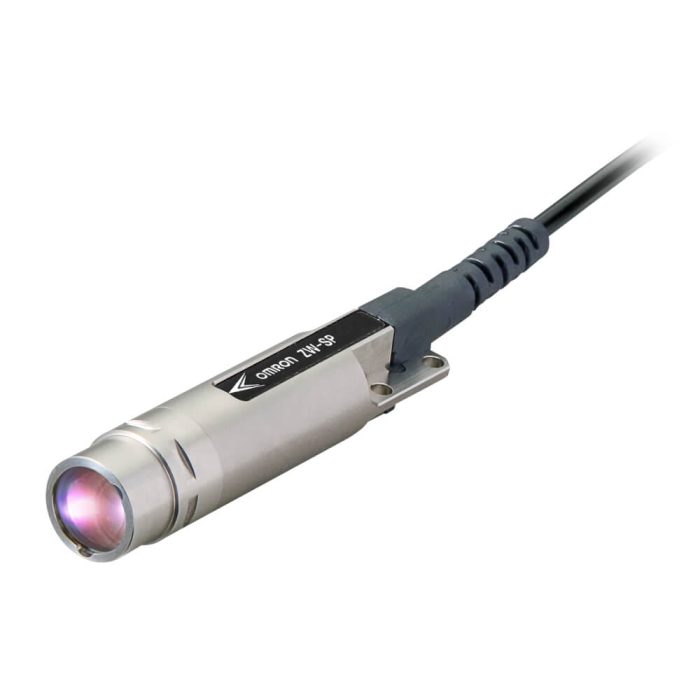

ZW-SP5010 0.3M Temassız Konfokal Beyaz Işık Sensörü

Endüstriyel otomasyon süreçlerinde sıkı kalite kontrol, yüksek üretim hızı ve kusursuz görünüm inceleme talepleri gün geçtikçe artmaktadır. Bu zorlu gereksinimleri karşılamak üzere tasarlanan ZW-SP5010 0.3M, eş odaklı beyaz ışık prensibiyle çalışan üstün bir temassız mesafe ölçüm sensörüdür. Üretim hızından ödün vermeden, hareket halindeki nesnelerde bile kararlı ve hassas ölçümler yapma kabiliyeti sayesinde, kalite denetimi süreçlerinizde devrim yaratır. Bu kalem şeklindeki, düz başlı sensör, 9.3 mm ile 10.7 mm arasında geniş bir ölçüm aralığı sunarken, cam, metal, plastik gibi çok çeşitli malzeme türlerinde ve yuvarlak, düz, pürüzlü gibi farklı yüzey geometrilerinde üstün performans gösterir. Sabit 18 µm'lik spot çapı (9 µm'ye kadar düşürülebilir spot çapı seçenekleriyle küçük boyutlu profillerde dahi ölçüm yeteneği sunar), yüksek hızlı örnekleme için 20 µs'ye varan yanıt süresi, 0.25 µm'lik yüksek çözünürlüğü ve ±0.3 µm'ye kadar lineerlik avantajı ile ZW-SP5010, en ince detayları bile yakalar. Ayrıca, ±25°'lik üstün açı kompanzasyonu sayesinde eğimli veya yuvarlak yüzeylerde dahi doğru ölçümler yapılmasına olanak tanır. 0.3 metrelik kablosu ve kompakt tasarımı ile dar alanlara kolayca entegre edilebilir.

Teknik Özellikler

• Ürün Kodu: ZW 2351M
• Ürün Adı: ZW-SP5010 0.3M
• Algılama Prensibi: Eş Odaklı Beyaz Işık
• Algılama Tipi: Temassız Mesafe Ölçüm Sensörü
• Ölçüm Aralığı: 9.3 - 10.7 mm
• Nominal Spot Çapı: 18 µm (Toplam ölçüm aralığı genelinde sabit)
• Geometrik Çözünürlük: 0.25 µm
• Tepki Süresi: 20 µs
• Doğrusallık: ±0.3 µm (Her türden malzeme için)
• Açı Kompanzasyonu: ±25°
• Sensör Çapı: 12 mm
• Sensör Uzunluğu: 54 mm
• Muhafaza Malzemesi: Paslanmaz Çelik
• Muhafaza Tipi: Düz Silindir
• Koruma Sınıfı: IP40
• Çalışma Ortam Sıcaklığı: 0 - 50 °C
• Besleme Gerilimi: 21.6 - 26.4 V DC
• Bağlantı Tipi: Konnektörlü Kablo (0.3m)
• Kablo Kılıfı Malzemesi: Polivinil Klorür (PVC)
• Çıkış Tipi: PNP/NPN
• Lazer Koruma Sınıfı: Sınıf 1
• Zaman Fonksiyonu: Evet

Kullanım Alanları

• Yüksek hızlı üretim hatlarında temassız, hassas kalite kontrolü ve denetimi.
• Cam, metal, plastik ve seramik gibi farklı malzeme türlerinin yüzey profili ve kalınlık ölçümleri.
• Elektronik bileşenlerin (PCB, çipler vb.) yüksek hassasiyetli yükseklik, kalınlık ve eş düzlemlilik ölçümleri.
• Otomotiv endüstrisinde parça toleransları, yüzey pürüzlülüğü ve birleşme boşluklarının kontrolü.
• Tıbbi cihazların ve hassas enstrümanların boyut ve yüzey kalitesi denetimi.
• Yarı iletken üretiminde wafer (silikon disk) kalınlığı, eğrilik ve yüzey kusurlarının tespiti.
• Küçük boyutlu profillerin, ince çizgilerin veya pürüzlü yüzeylerin detaylı taranması ve ölçülmesi.
• Araştırma ve geliştirme laboratuvarlarında hassas prototipleme ve malzeme karakterizasyonu.
