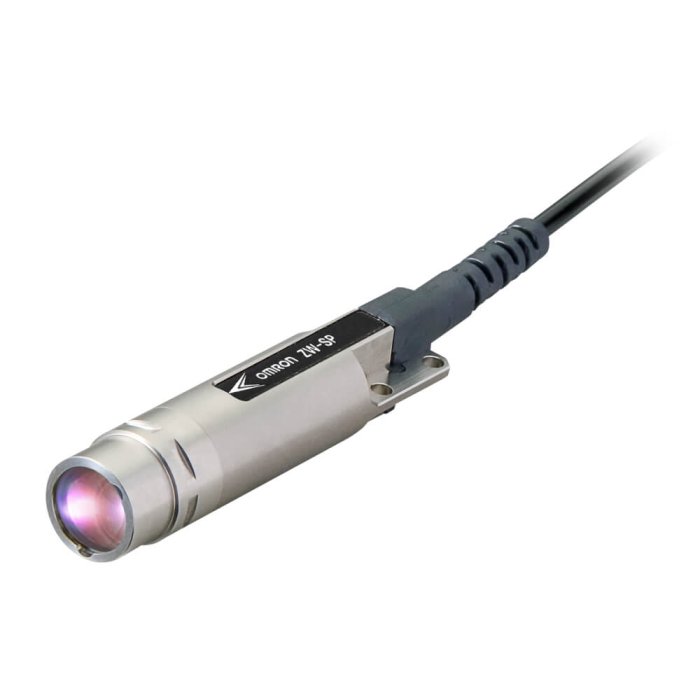

ZW-SP5010 2M: Yüksek Hızlı ve Hassas Temassız Ölçüm Sensörü
Endüstriyel otomasyonun hızla geliştiği günümüzde, üretim hatlarındaki kalite kontrol ve denetim süreçleri her zamankinden daha kritik hale gelmiştir. Üretim hızından ödün vermeden, hareket halindeki ürünler üzerinde dahi stabil ve yüksek hassasiyetli ölçümler yapabilmek, modern imalatın temel gereksinimlerinden biridir. ZW-SP5010 2M eş odaklı deplasman sensörü, bu zorlu talepleri karşılamak üzere tasarlanmış ileri teknoloji bir üründür.
Beyaz ışık eş odaklı prensibiyle çalışan bu temassız sensör, cam, metal, plastik gibi farklı materyallerde ve düz, yuvarlak, pürüzlü gibi çeşitli yüzey tiplerinde üstün performans sunar. Kalem tipi ince tasarımı ve 18 µm'lik nokta çapı sayesinde, zor erişilen alanlarda ve mikro boyutlu profillerde dahi detaylı taramalar yapabilir. 20 µs gibi son derece hızlı yanıt süresi ve 0,25 µm'lik yüksek geometrik çözünürlüğü ile ZW-SP5010 2M, dinamik üretim ortamlarında hassas ve güvenilir veri toplama kapasitesi sağlar. ±0,3 µm lineerlik ve ±25⁰ açı kompanzasyonu gibi özellikleri, ürün çeşitliliğine ve yüzey farklılıklarına karşı yüksek tolerans gösterir, bu da ince ayar ihtiyacını minimuma indirir ve makine kontrolü entegrasyonunu kolaylaştıran DLL dosyaları desteğiyle entegrasyonu basitleştirir.
Teknik Özellikler
- Ürün Adı: ZW-SP5010 2M
- Ürün Kodu: ZW 2352H
- Promosyon Hattı: Temassız, eş odaklı, beyaz ışıklı LED mesafe ölçüm sensörü
- Algılama Prensibi: Eş odaklı beyaz ışık (Confocal Displacement)
- Sensör Kafası Tipi: Kalem tipi, düz kafa
- Ölçüm Aralığı: 10 mm (nominal, 9.3 - 10.7 mm)
- Nokta Çapı: 18 µm
- Geometrik Çözünürlük: 0.25 µm (0.00025 mm)
- Lineerlik: ±0.3 µm
- Açı Kompanzasyonu: ±25⁰
- Yanıt Süresi: 20 µs
- Kablo Uzunluğu: 2 m
- Sensör Çapı: 12 mm
- Sensör Uzunluğu: 54 mm
- Gövde Malzemesi: Paslanmaz çelik
- Kablo Kılıf Malzemesi: Polivinil Klorür (PVC)
- Koruma Sınıfı (IP): IP40
- Ortam Sıcaklığı: 0 - 50 °C
- Besleme Gerilimi: 21.6 - 26.4 V DC
- Elektriksel Bağlantı Tipi: Konnektörlü kablo
- Anahtarlama Çıkış Tipi: PNP/NPN
- Lazer Koruma Sınıfı: Sınıf 1
- Zaman Fonksiyonu: Mevcut
Kullanım Alanları
ZW-SP5010 2M eş odaklı deplasman sensörünün üstün hassasiyeti, hızı ve malzeme uyumluluğu sayesinde geniş bir uygulama yelpazesinde tercih edilmektedir:
- Elektronik Üretimi: PCB (Baskılı Devre Kartı) kalınlığı ve eğriliği ölçümü, mikroçip bileşenlerin montaj kontrolü, lehim pastası yüksekliği denetimi.
- Otomotiv Endüstrisi: Motor parçalarının yüzey pürüzlülüğü ve geometrik doğruluk kontrolü, şeffaf cam veya far kapaklarının kalınlık ve deformasyon tespiti.
- Medikal Cihazlar: Hassas cerrahi aletlerin ve implantların boyutusal kontrolü, ilaç şişelerinin ve ambalajlarının denetimi.
- Yarı İletken Üretimi: Wafer (silikon disk) yüzey topografyası ve katman kalınlığı ölçümü, çok ince film tabakalarının denetimi.
- Cam ve Seramik Endüstrisi: Düz cam panellerin kalınlık ve düzlemsellik ölçümü, seramik yüzeylerin pürüzlülük analizi.
- Metal İşleme: Metal parçaların yüzey kalitesi, deformasyon ve aşınma kontrolü, kaplama kalınlığı ölçümü.
- AR-GE ve Laboratuvar Uygulamaları: Yüksek hassasiyet gerektiren malzeme bilimi, optik ve mikro-mekanik araştırmalar.
- Genel Kalite Kontrol: Hızlı üretim hatlarında %100 otomatik kalite denetimi, ürünlerin boyut, profil ve yüzey kusurlarının tespiti.
Orijinal Ürün Açıklaması:
Confocal displacement sensor, sensing head pen-shape, straight head, measuring range 10 mm +/- 0.7 mm, spot diameter 18 µm, 2 m cable
