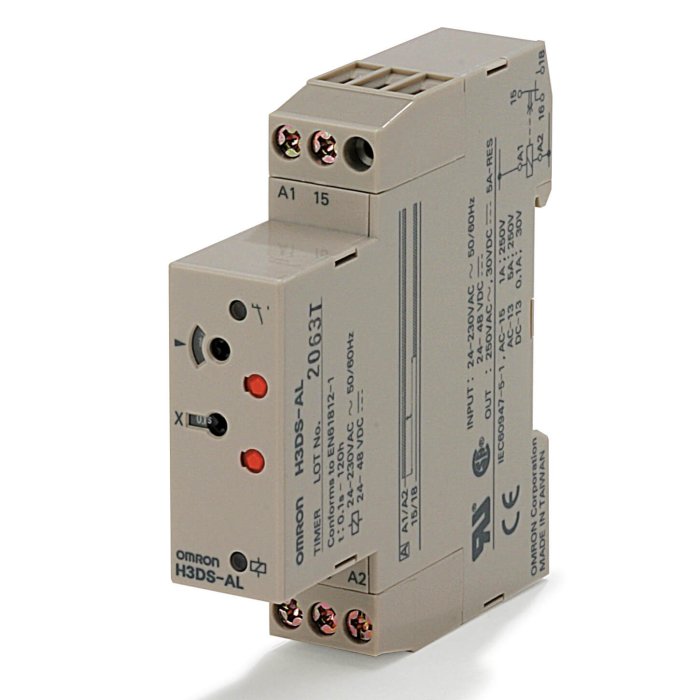

Endüstriyel otomasyon uygulamalarında zamanlama hassasiyeti kritik öneme sahiptir. Omron H3DS-AL AC/DC, bu ihtiyacı karşılamak üzere tasarlanmış, DIN-ray montajlı, gelişmiş bir solid state zaman rölesidir. Kontrol Komponentleri sınıfının Zaman Röleleri alt kategorisinde yer alan bu analog solid state zamanlayıcı, geniş AC/DC besleme gerilimi aralığı (24-230 VAC / 24-48 VDC) ve 0.1 saniyeden 120 saate kadar ayarlanabilir geniş zaman aralığı ile öne çıkar. Kompakt 17.5 mm genişliği sayesinde pano içinde yerden tasarruf sağlarken, güvenilir 'Smart Dial' kilitleme mekanizması ayarların yanlışlıkla değişmesini önler. Tek bir çalışma modu (on-delay) ile basit ve etkili bir çözüm sunan H3DS-AL, vidalı bağlantı terminalleri ile kolay kurulum imkanı sağlar ve endüstriyel süreçlerinizde güvenilir bir zamanlama performansı sunar.
Teknik Özellikler
- Ürün Kodu: H3DS8009D
- Ürün Tipi: Solid State Zaman Rölesi
- Montaj Tipi: DIN-ray (Modüler 45mm DIN-ray montajına uygundur)
- Genişlik: 17.5 mm
- Besleme Gerilimi:
- AC: 24-230 VAC (50/60 Hz)
- DC: 24-48 VDC
- Zaman Aralığı: 0.1 saniye - 120 saat (7 farklı zaman aralığı)
- Çalışma Modu: Gecikmeli Enerjilenme (On-delay)
- Çıkış Tipi: 1 adet SPDT (Değişmeli kontak), Gecikmeli
- Nominal Akım: 5 A
- Bağlantı Tipi: Vidalı Bağlantı (Screw connection)
- Koruma Sınıfı: IP30
- Boyutlar (G x Y x D): 17.5 mm x 79 mm x 100 mm
- Ağırlık: 73 g (Paket ağırlığı)
- Öne Çıkan Özellikler: 'Smart Dial' ayar kilitleme mekanizması, tek çalışma modu, geniş besleme gerilimi aralığı, giriş sinyali gerektirmez (no-input available).
- Röle Teknolojisi Kategorisi (IEC 61810-7'ye göre): RT I
- Uygulama Alanı: Uzaktan kontrol için uygundur.
Kullanım Alanları
Omron H3DS-AL AC/DC zaman rölesinin sunduğu hassas zamanlama yetenekleri ve sağlam yapısı, geniş bir endüstriyel uygulama yelpazesi için idealdir:
- Motor ve Pompa Kontrol Sistemleri: Belirli bir gecikmeyle motorların veya pompaların güvenli bir şekilde çalıştırılması/durdurulması.
- Konveyör Sistemleri: Üretim hatlarında ürünlerin belirli aralıklarla taşınması veya işlenmesi için hassas zamanlama.
- Otomatik Kapı ve Bariyer Sistemleri: Güvenli ve kontrollü açma/kapatma gecikmelerinin sağlanması.
- Aydınlatma ve Isıtma Kontrolü: Enerji verimliliği için belirli zamanlarda sistemlerin otomatik olarak devreye alınması veya çıkarılması.
- Sinyal ve Alarm Sistemleri: Hata durumlarında veya belirli olaylar sonrasında gecikmeli uyarıların etkinleştirilmesi.
- Proses Otomasyonu: Endüstriyel üretim hatlarında ardışık işlemlerin zamanlamasının yönetilmesi.
- Makine Kontrol Panelleri: Çeşitli makine fonksiyonlarının başlangıç veya duruş gecikmelerinin ayarlanması ve korunması.
- HVAC Sistemleri: Havalandırma, iklimlendirme ve ısıtma sistemlerinde fanların, damperlerin veya kompresörlerin gecikmeli çalışması.
Orijinal Ürün Açıklaması:
Timer, DIN rail mounting, 17.5 mm, 24-230 VAC/24-48 VDC, on-delay, 0.1 s-120 h, SPDT, 5 A, 'Smart Dial' lockable settings, no-input available, A single operating mode, screw terminal type
