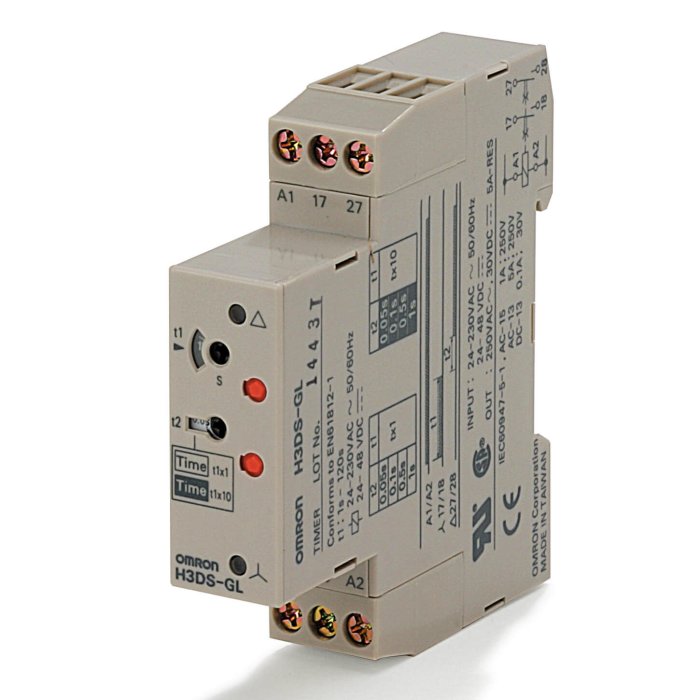

Omron H3DS-GL DIN Ray Montajlı Yıldız-Üçgen Zaman Rölesi
Endüstriyel otomasyon sistemlerinde motor kontrolü ve zamanlama gereksinimleri için özel olarak tasarlanmış olan Omron H3DS-GL, yüksek performanslı ve güvenilir bir zaman rölesidir. DIN ray montajlı 17.5 mm genişliğindeki kompakt yapısıyla pano içerisinde minimum yer kaplarken, geniş AC/DC besleme gerilimi aralığı (24-230 VAC / 24-48 VDC) sayesinde çeşitli endüstriyel uygulamalara kolayca entegre edilebilir. Özellikle yıldız-üçgen motor yol verme sistemleri için ideal olan bu model, 1 saniyeden 120 saniyeye kadar ayarlanabilir zaman aralığı ve hassas kilitlenebilir ayar mekanizması ile proseslerinizde istikrarlı bir kontrol sağlar.
Teknik Özellikler
- Ürün Kodu: H3DS8002G
- Ürün Tipi: Analog Solid State Zaman Rölesi
- Montaj Tipi: DIN Ray Montaj (Modüler 45mm)
- Genişlik: 17.5 mm
- Besleme Gerilimi: 24-230 VAC (50/60 Hz) / 24-48 VDC
- Fonksiyon: Yıldız-Üçgen (Star-Delta)
- Zaman Aralığı: 1 - 120 saniye
- Çıkış Tipi: DPST-NO (2 adet gecikmeli, normalde açık kontak)
- Nominal Çıkış Akımı: 5 A
- Bağlantı Tipi: Vidalı Terminal
- Koruma Sınıfı: IP30
- Yükseklik: 79 mm
- Derinlik: 100 mm
- Özel Özellikler: Kilitlenebilir ayar mekanizması
- Röle Teknolojisi Kategorisi: IEC 61810-7'ye göre RT I
Kullanım Alanları
- Motor Kontrol Sistemleri: Özellikle yıldız-üçgen yol verme gerektiren büyük elektrik motorlarının güvenli ve kademeli olarak devreye alınmasında.
- Endüstriyel Otomasyon Panoları: Zamanlamaya dayalı tüm otomasyon senaryolarında, proses adımlarının sıralanmasında ve gecikmelerin ayarlanmasında.
- Makine Otomasyonu: Ambalaj makineleri, konveyör sistemleri ve üretim hatları gibi endüstriyel makinelerde belirli fonksiyonların zamanlanmasında.
- Pompa ve Fan Kontrolü: Büyük güçteki pompa ve fanların enerji verimliliğini artırmak ve mekanik yükü azaltmak için yıldız-üçgen başlatma uygulamalarında.
- Bina Otomasyonu: Havalandırma, ısıtma ve iklimlendirme sistemlerinde zaman bazlı anahtarlama işlemlerinde.
Orijinal Ürün Açıklaması:
Zaman rölesi, DIN ray montajlı, 17.5 mm, 24-230 VAC/24-48 VDC, yıldız-üçgen, 1 -120 s, DPST-NO, 5 A, kilitlenebilir ayar mekanizması, vidalı terminal tipi
