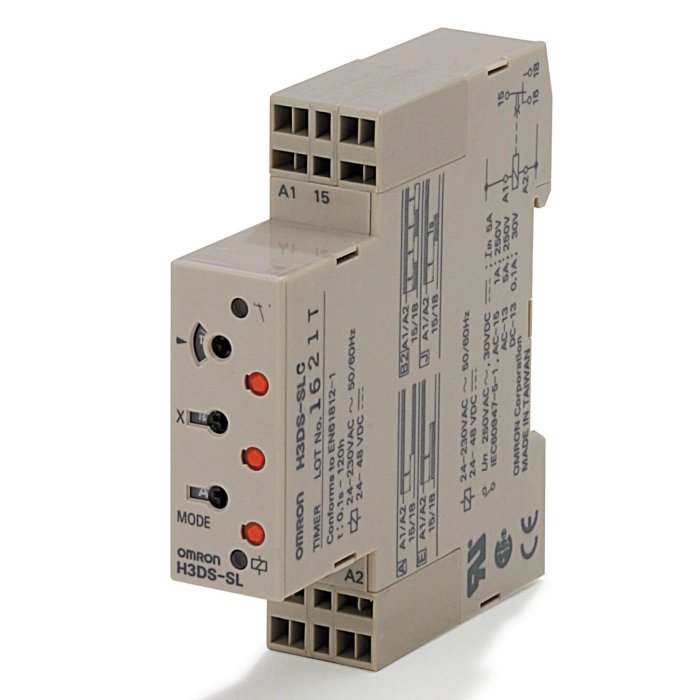

Omron H3DS-SLC Serisi H3DS8004C Analog Solid State Zaman Rölesi
Endüstriyel otomasyon sistemlerinde hassas zamanlama gereksinimlerini karşılamak üzere tasarlanmış Omron H3DS-SLC serisi H3DS8004C analog solid state zaman rölesi, kompakt yapısı ve geniş fonksiyonelliği ile öne çıkar. DIN ray montajına uygun 17.5 mm genişliği sayesinde pano içi alanı optimize ederken, 24-230 VAC ve 24-48 VDC geniş besleme gerilimi aralığı ile farklı uygulama ihtiyaçlarına esnek çözümler sunar. Gecikmeli enerjilenme ve nabızla başlayan saat fonksiyonları gibi çeşitli zamanlama modları ile proses kontrolünde güvenilirlik ve verimlilik sağlar. Yüksek anahtarlama kapasitesine sahip 5 A'lik transfer kontağı ve vidasız sıkıştırmalı bağlantı terminalleri, kolay montaj ve güvenilir bağlantı imkanı sunar. Kilitlenebilir ayar mekanizması sayesinde ayarlanan değerlerin istenmeyen değişimleri önlenirken, IP30 koruma sınıfı ile endüstriyel ortamlarda uzun ömürlü ve kararlı bir performans sergiler.
Teknik Özellikler
- Ürün Kodu: H3DS8004C
- Ürün Tipi: Analog Solid State Zaman Rölesi
- Montaj Tipi: DIN Ray Montaj (EN 50022 uyumlu), 17.5 mm Genişlik
- Besleme Gerilimi: 24-230 VAC (50/60 Hz) / 24-48 VDC
- Zaman Ayar Aralığı: 0.1 saniye - 120 saat (0-432000 s)
- Çıkış Kontak Tipi: 1 x Gecikmeli Transfer Kontak (SPDT)
- Nominal Kontak Akımı: 5 A
- Elektriksel Bağlantı Tipi: Vidasız Sıkıştırmalı (Spring Clamp)
- Koruma Sınıfı (IP): IP30
- Boyutlar (YxGxD): 79 mm x 17.5 mm x 100 mm
- Ana Fonksiyonlar:
- Gecikmeli Enerjilenme (Delay-on energization)
- Nabızla Başlayan Değişken Saat Fonksiyonu (Clock function, starting with pulse, variable)
- Kilitlenebilir Ayar Mekanizması: Mevcut
- Röle Teknolojisi Kategorisi: IEC 61810-7'ye göre RT I
Kullanım Alanları
Omron H3DS8004C zaman rölesi, çeşitli endüstriyel uygulamalarda hassas zamanlama ve kontrol gerektiren durumlar için ideal bir çözüm sunar:
- Motor Kontrol Sistemleri: Pompalar, fanlar, konveyörler gibi ekipmanların sıralı veya gecikmeli başlatılması/durdurulması.
- Otomasyon Panoları: PLC sistemleri ve diğer kontrolörlerle entegre edilerek, sinyalizasyon, alarm veya otomasyon adımlarının hassas zamanlaması.
- Ambalaj Makineleri: Ürün besleme, yapıştırma, kesme, dolum gibi proses adımlarının doğru senkronizasyonu.
- Aydınlatma Kontrolü: Belirli sürelerde aydınlatma sistemlerinin otomatik açılıp kapanması veya gecikmeli kapanma fonksiyonları.
- Sıralı Proses Kontrolü: Kimyasal karıştırma, ısıtma/soğutma döngüleri ve malzeme taşıma gibi çok adımlı endüstriyel proseslerde adım geçişlerinin zamanlanması.
- Güvenlik Sistemleri: Kapı kilitleri, erişim kontrolü veya alarm aktivasyonlarında belirli gecikmelerin uygulanması.
- Sinyalizasyon ve Uyarı Sistemleri: Hata durumlarında veya belirli olayların ardından gecikmeli uyarı sinyallerinin tetiklenmesi.
Orijinal Ürün Açıklaması:
Zaman rölesi, DIN ray montajlı, 17.5 mm, 24-230 VAC/24-48 VDC, yıldız-üçgen, 1 -120 s, DPST-NO, 5 A, kilitlenebilir ayar mekanizması, vidalı terminal tipi
